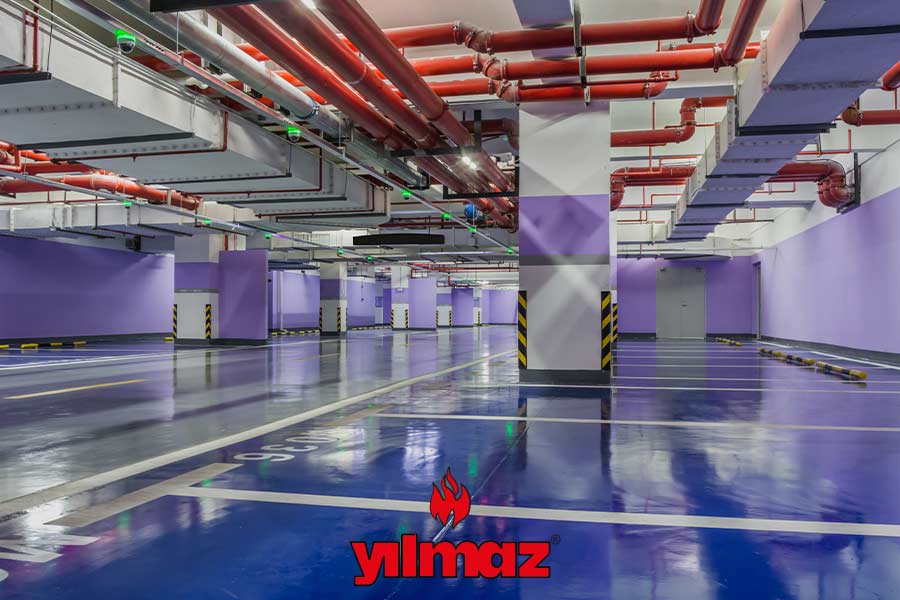

Sprinkler Hidrolik Hesaplama
Sprinkler sisteminin yangın anında yeterli suyu, gerekli basınçla ve doğru başlıklardan boşaltabilmesi; yalnızca boru döşenmesine değil, doğru yapılmış hidrolik hesaplamaya bağlıdır.
Sprinkler hidrolik hesaplama; korunacak alanın tehlike sınıfının belirlenmesi, tasarım yoğunluğunun seçilmesi, en elverişsiz çalışma alanının oluşturulması, sprinkler debilerinin hesaplanması ve boru şebekesindeki basınç kayıplarının kontrol edilmesi sürecidir.
Bu teknik çalışma sonucunda boru çapları, sprinkler başlıklarının hidrolik performansı, yangın pompası talebi ve su deposu ihtiyacı doğrulanır. Sistemin genel yapısı ve çeşitleri hakkında bilgi almak için sprinkler yangın söndürme sistemi ana hizmet sayfamızı inceleyebilirsiniz.
Sprinkler sayısı, boru çapı, pompa ve depo kapasitesi; mimari yerleşim, risk sınıfı, tavan yapısı, engeller, sistem tipi, kot farkı ve uygulanacak standart birlikte değerlendirilerek belirlenir.
Sprinkler Hidrolik Hesaplama Nedir?
Sprinkler hidrolik hesabı, seçilen tasarım senaryosunda en uzak ve hidrolik açıdan en zor bölgede bulunan başlıkların ihtiyaç duyduğu suyu sağlayıp sağlayamadığını gösterir. Hesap yalnızca toplam debiyi bulmaz; her düğümdeki basıncı, her boru parçasındaki akışı ve şebeke boyunca oluşan kayıpları ayrı ayrı değerlendirir.
Yönetmelik ve proje standardı kapsamında gerekli su basıncı ile debi merkezi veya şehir şebekesinden güvenilir biçimde karşılanamıyorsa uygun kapasitede yangın pompa istasyonu ve su deposu oluşturulması gerekir. Bu nedenle hidrolik hesap; sprinkler başlıkları, borulama, pompa ve su kaynağı arasında teknik bağ kurar.
Boru çaplarının yalnızca alışkanlıkla değil, debi ve basınç kayıpları dikkate alınarak belirlenmesini sağlar.
Pompadan uzak veya yüksek kotta kalan başlıkların gerekli basınca ulaşıp ulaşmadığını gösterir.
Sistemin ihtiyaç duyduğu toplam debi ve basınç, yangın pompası seçim noktasının temelini oluşturur.
Sprinkler, yangın dolabı ve hidrant talepleri ile çalışma süreleri birlikte değerlendirilir.
Seçilen sprinkler, boru ağı ve su beslemesinin tasarım kriterlerini karşılayıp karşılamadığını ortaya koyar.
Yeni mağaza, raf, makine veya boru güzergâhı değişikliklerinin sisteme etkisinin yeniden hesaplanmasını sağlar.
Yönetmelik tabloları ilk kapasite çalışmasına yardımcı olabilir. Nihai projede ise uygulanacak standardın gerektirdiği hidrolik yöntem, gerçek boru güzergâhları, kotlar, bağlantı elemanları ve sprinkler verileri üzerinden hesap yapılmalıdır.
Sprinkler Hesabı İçin Hangi Bilgiler Gereklidir?
Hesap yazılımına boru çizmek, doğru proje oluşturmak için yeterli değildir. Önce binanın mimari, kullanım ve yangın riski verilerinin doğrulanması gerekir. Eksik veya yanlış girilen bir veri, hesap matematiksel olarak doğru görünse bile tasarımın sahada yetersiz kalmasına neden olabilir.
Mimari Plan ve Kesitler
Kat planları, tavan yükseklikleri, kotlar, şaftlar, bölmeler, asma tavanlar ve yapısal elemanlar sprinkler yerleşiminin temelini oluşturur.
Kullanım Amacı
Ofis, otel, AVM, üretim tesisi veya depo gibi kullanım biçimleri tehlike sınıfını ve tasarım kriterlerini doğrudan etkiler.
Yanıcı Madde ve Yangın Yükü
Ürünlerin yanıcılığı, ambalaj türü, üretim süreci ve olası yangının yayılma hızı risk değerlendirmesinde dikkate alınır.
Depolama Bilgileri
Raf tipi, istif yüksekliği, koridor genişliği, ürün sınıfı ve tavan mesafesi depo sprinkler tasarımında kritik verilerdir.
Su Kaynağı Verileri
Depo kotu, mevcut su hacmi, şebeke debi-basınç ölçümü ve pompa eğrileri hesap modeline doğru biçimde girilmelidir.
Sprinkler Teknik Verileri
Başlığın K faktörü, sıcaklık sınıfı, yönü, tepki tipi, koruma alanı ve üretici onayları proje seçimine uygun olmalıdır.
Boru ve Bağlantı Bilgileri
Boru iç çapları, malzeme türü, pürüzlülük katsayısı, vana ve bağlantı parçalarının kayıp etkileri hesaba dahil edilir.
Diğer Sulu Sistem Talepleri
Yangın dolapları, hidrantlar, köpüklü sistemler veya eş zamanlı çalışması gereken başka tüketimler su kaynağı hesabını etkileyebilir.
Özellikle depolama alanlarında yalnızca bina kullanım adıyla sınıflandırma yapılmamalıdır. Ürün, ambalaj ve istif koşulları değiştiğinde tasarım yeniden incelenmelidir.
Tehlike Sınıfının Belirlenmesi
Tehlike sınıfı, sprinkler hesabının yoğunluk, tasarım alanı, su süresi ve bazı yerleşim kriterlerini belirleyen ana girdilerden biridir. Türkiye’deki projelerde Binaların Yangından Korunması Hakkında Yönetmelik ve kabul edilen tasarım standardı birlikte değerlendirilir.
Düşük yangın yüküne ve düşük yanıcılıkta malzemelere sahip bazı büro ve benzeri alanları kapsayabilir.
Yangın yükü ve yanıcılık düzeyi arttıkça alt sınıf değişir. Ticari ve endüstriyel kullanım alanlarının önemli bölümü bu gruplarda değerlendirilebilir.
Hızlı yangın gelişimi, yüksek yanıcılık veya yoğun proses riski bulunan alanlar için daha yüksek tasarım talepleri söz konusu olabilir.
Depolar; ürün sınıfı, ambalaj, raf yapısı ve istif yüksekliği üzerinden ayrıca değerlendirilir. Genel bina tablosu tek başına yeterli olmayabilir.
Bir fabrikada ofisler, üretim hattı, hammadde deposu ve mamul deposu farklı tasarım kriterlerine sahip olabilir. Hesap bölgeleri gerçek kullanıma göre ayrılmalıdır.
Tasarım Yoğunluğu ve Koruma Alanı
Tasarım yoğunluğu, birim alana bir dakikada uygulanması gereken su miktarını ifade eder ve genellikle mm/dak cinsinden gösterilir. Tasarım alanı ise hesap senaryosunda eş zamanlı su talebi oluşturduğu kabul edilen kritik bölgedir.
Ön hesap mantığında sprinkler sisteminin teorik debisi aşağıdaki ilişkiyle ifade edilebilir:
Qalan = Yağmurlama debisi, L/dak
D = Tasarım yoğunluğu, mm/dak
A = Tasarım alanı, m²
1 mm su yüksekliği, 1 m² alanda 1 litre suya karşılık geldiği için mm/dak × m² işlemi litre/dakika sonucunu verir. Ancak bu değer, boru şebekesindeki gerçek toplam talebin yalnızca başlangıç yaklaşımıdır. Nihai hesapta her sprinklerin debisi, basıncı ve boru kayıpları ayrı ayrı bulunur.
Yönetmelik Kılavuzundaki Ön Tasarım Değerleri
| Tehlike sınıfı | Tasarım yoğunluğu | Islak / ön tepkili alan | Kuru / değişken alan |
|---|---|---|---|
| Düşük Tehlike | 2,25 mm/dak | 84 m² | Orta Tehlike-1 kriteri |
| Orta Tehlike-1 | 5,0 mm/dak | 72 m² | 90 m² |
| Orta Tehlike-2 | 5,0 mm/dak | 144 m² | 180 m² |
| Orta Tehlike-3 | 5,0 mm/dak | 216 m² | 270 m² |
| Orta Tehlike-4 | 5,0 mm/dak | 360 m² | Yüksek Tehlike-1 kriteri |
| Yüksek Tehlike-1 | 7,7 mm/dak | 260 m² | 325 m² |
| Yüksek Tehlike-2 | 10,0 mm/dak | 260 m² | 325 m² |
| Yüksek Tehlike-3 | 12,5 mm/dak | 260 m² | 325 m² |
Bu tablo genel ön hesap yaklaşımını anlatır. Depolama alanları, yüksek raflı depolar ve özel kullanım alanları için TS EN 12845’in ilgili tasarım kuralları ve proje şartları ayrıca uygulanmalıdır.
Sprinkler Sayısı ve Başlık Yerleşimi Nasıl Hesaplanır?
Bir projedeki toplam sprinkler sayısını bulmak için bina alanını seçilen tek bir metrekare değerine bölmek güvenilir değildir. Başlıkların koruma alanı; tehlike sınıfı, sprinkler tipi, duvar mesafeleri, tavan geometrisi ve engellere göre sınırlandırılır.
Resmî yönetmelik kılavuzunda düşük tehlike ve Orta Tehlike-1 kullanım alanlarında standart bir başlığın en fazla 21 m² alanı koruyacak şekilde yerleştirilebileceği açıklanır. Bu değer “her projede 21 m² kullanılabilir” anlamına gelmez. Uygulanan standardın daha düşük alan sınırı, üretici verisi veya mimari koşullar daha sık yerleşim gerektirebilir.
Azami aralık, koruma alanı ve su dağılım deseniyle birlikte değerlendirilir.
Başlıkların duvara çok yakın veya izin verilenden uzak kalması korunmayan bölgeler oluşturabilir.
Yapısal elemanlar, havalandırma kanalları ve kablo tavaları suyun alana ulaşmasını engelleyebilir.
Tavan altı ve üstündeki yangın yükü, boşluk yüksekliği ve malzemeler ilave başlık ihtiyacını etkileyebilir.
Yüksek depolama, tavan sprinklerinin performansını değiştirebilir ve raf içi sprinkler gerektirebilir.
Pendent, upright, sidewall veya özel başlık seçimi yerleşim koşullarına uygun olmalıdır.
Projede yüzlerce sprinkler bulunabilir; hidrolik hesap ise seçilen tasarım alanı içinde çalıştığı varsayılan kritik başlıklar üzerinden yapılır. Tasarım alanının biçimi ve konumu ilgili standarda göre belirlenir.

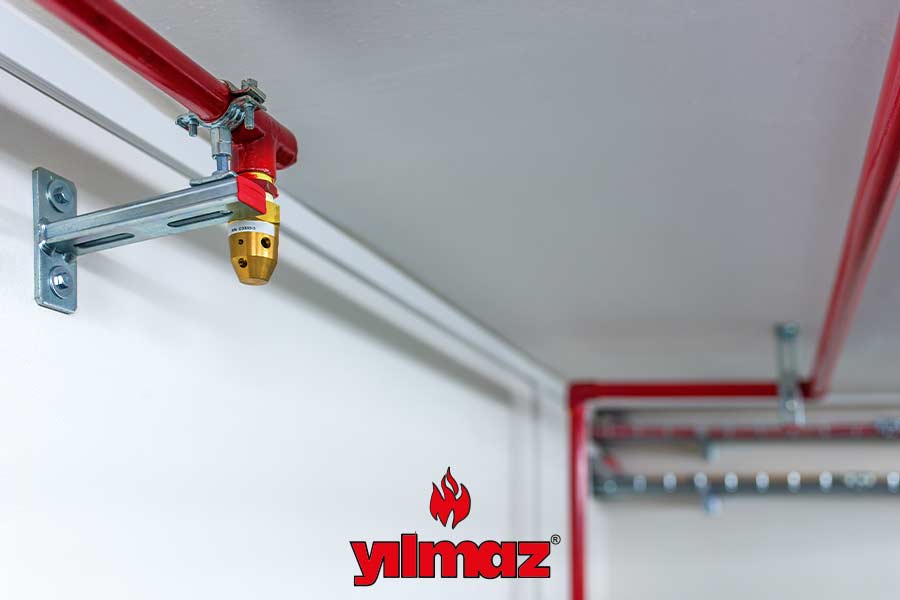

K Faktörü, Debi ve Minimum Basınç
K faktörü, sprinkler başlığının belirli basınç altında boşaltacağı debiyi tanımlayan katsayıdır. Aynı basınçta K faktörü daha büyük olan başlık daha yüksek debi boşaltır. Ancak büyük K faktörü tek başına daha iyi koruma anlamına gelmez; başlığın kullanım onayı, boşaltım karakteristiği ve risk sınıfı birlikte değerlendirilmelidir.
Q = Sprinkler debisi, L/dak
K = L/dak/√bar cinsinden başlık katsayısı
P = Sprinkler giriş basıncı, bar
Örneğin K80 değerli bir sprinklerin 1 bar basınçtaki teorik debisi yaklaşık 80 L/dak olur. Aynı başlığın 0,5 bar basınçtaki debisi yaklaşık 56,6 L/dak seviyesindedir:
Bu örnek yalnızca formülü açıklar. Projede kullanılabilecek minimum basınç ve debi; tehlike sınıfı, tasarım yoğunluğu, başlığın koruduğu alan ve üretici onayına göre belirlenir. Hesapta metrik K değeri ile gpm/psi esaslı K değerleri karıştırılmamalıdır.
Boru Çapı ve Basınç Kayıpları Nasıl Hesaplanır?
Su boru içinde ilerlerken boru cidarı, dirsekler, teeler, vanalar, çek valfler ve diğer elemanlar nedeniyle enerji kaybeder. Boru çapı küçüldükçe ve debi yükseldikçe sürtünme kaybı hızla artar. Bu nedenle yalnızca başlık sayısına bakılarak boru çapı seçilmesi doğru değildir.
Sprinkler şebekelerinde sürtünme kayıpları, uygulanan standardın kabul ettiği yöntem ve birim sistemi kullanılarak hesaplanır. Hazen-Williams yaklaşımında boru uzunluğu, iç çap, debi ve borunun pürüzlülük katsayısı birlikte değerlendirilir. Bağlantı elemanları eşdeğer uzunluk veya standardın öngördüğü kayıp yöntemiyle modele eklenir.
- Hidrolik başlangıç noktası seçilir: En elverişsiz tasarım alanındaki uzak başlıktan hesap başlatılır.
- İlk başlığın debisi bulunur: Yoğunluk-alan talebi ve K faktörü ilişkisiyle gerekli basınç belirlenir.
- Boru parçası kaybı hesaplanır: Akış, iç çap, uzunluk ve bağlantı kayıpları kullanılır.
- Bir sonraki düğüme ilerlenir: Yeni başlığın debisi mevcut düğüm basıncına göre hesaplanır ve toplam akış güncellenir.
- Branşmanlar birleştirilir: Dengeli veya dengesiz akışlar düğüm basınçlarına göre çözülür.
- Kolon ve ana beslemeye ulaşılır: Kot farkları, vana kayıpları ve su kaynağı koşulları hesaplanır.
- Pompa talep noktası oluşturulur: Sistemin gerekli toplam debi ve basıncı pompa eğrisiyle karşılaştırılır.
Gereğinden büyük boru yatırım ve taşıyıcı yüklerini artırabilir; gereğinden küçük boru ise basınç kaybını yükseltir. Ekonomik ve güvenli çap seçimi, hidrolik talep ile saha koşullarının birlikte değerlendirilmesini gerektirir.
En Elverişsiz Tasarım Alanı Nasıl Seçilir?
Hidrolik açıdan en elverişsiz alan genellikle su kaynağına en uzak, en yüksek kotta veya en fazla basınç kaybına sahip bölgedir. Ancak geometrik olarak en uzakta bulunan alanın her zaman en zor alan olduğu varsayılmamalıdır.
Boru çapları, halka veya grid şebeke yapısı, kot farklılıkları, sistem tipleri ve tasarım yoğunlukları sonucu değiştirebilir. Bir binada farklı tehlike sınıfları varsa her kritik alan için ayrı hesap senaryoları hazırlanması gerekebilir.
Uzun boru güzergâhı ve yüksek kot nedeniyle büyük sürtünme ve statik basınç kaybı oluşabilir.
Su kaynağına yakın olsa bile daha yüksek yoğunluk ve tasarım alanı nedeniyle daha büyük debi talep edebilir.
Kuru veya değişken sistemlerde kullanılan daha büyük tasarım alanı toplam hidrolik talebi artırabilir.

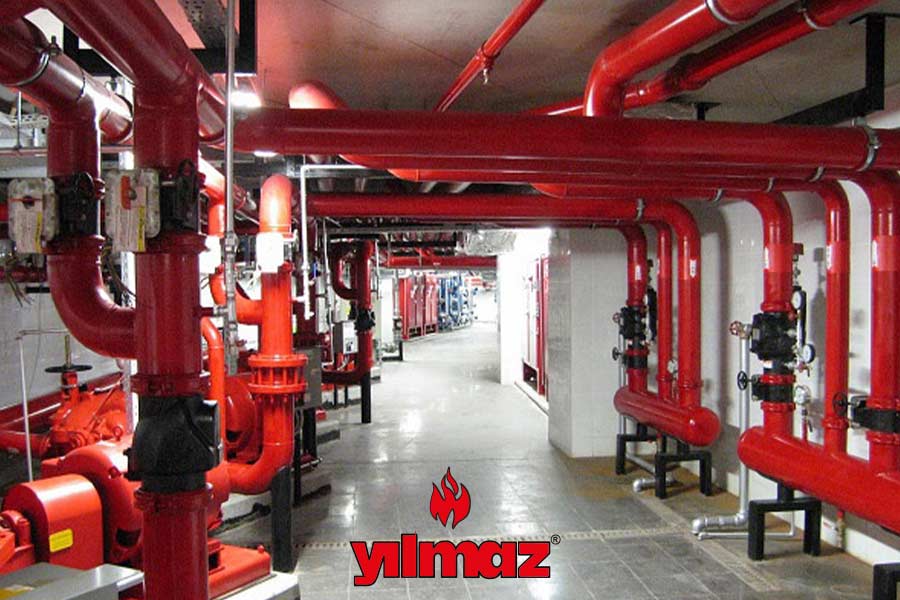

Yangın Pompası ve Su Deposu Hesabı
Hidrolik hesap sonucunda bulunan sprinkler debisi ve basıncı, su kaynağının karşılaması gereken temel talebi oluşturur. Binada yangın dolabı veya hidrant sistemi bulunuyorsa ilgili ilave debiler ve eş zamanlı çalışma koşulları da hesaba katılır.
Su Deposu Hacmi
Yönetmelik kılavuzunda su deposu hacmi için düşük tehlike sınıfında 30 dakika, orta tehlike sınıfında 60 dakika ve yüksek tehlike sınıfında 90 dakika çalışma süresinin esas alındığı açıklanır. Nihai depo hacmi, hidrolik hesapla bulunan talep ve projede birlikte çalışması gereken diğer sulu sistemler üzerinden belirlenir.
V = Gerekli kullanılabilir yangın suyu hacmi
Qtoplam = Eş zamanlı tasarım debisi
t = Gerekli çalışma süresi
Depodaki yangın rezervi başka amaçla kullanılamayacak şekilde düzenlenmelidir. Kullanım suyu ile ortak bir depo bulunuyorsa yangın rezervinin korunması için uygun fiziksel ve hidrolik düzenleme yapılmalıdır.
Yangın Pompası Seçimi
Pompa yalnızca “hesap debisine en yakın katalog değeri” seçilerek belirlenmez. Pompa eğrisinin sistem talep noktasını karşılaması, çalışma aralığının uygun olması, yedekleme şartları, enerji kaynağı, emiş koşulları ve test düzeni birlikte incelenir.
- Sprinkler sisteminin talep debisi
- Hidrant ve yangın dolabı ilave talepleri
- En yüksek sprinkler kotu
- Boru, vana ve bağlantı kayıpları
- Su deposu seviyesi ve emiş koşulları
- Pompanın anma ve test eğrisi
- Asıl ve yedek pompa düzeni
- Jokey pompa basınç ayarları
Yangın pompası, sulu söndürme sisteminin süreklilik ve performans şartlarına göre seçilir. Kullanım suyu hidroforunun görevi ve çalışma karakteristiği farklıdır.
Sprinkler Hidrolik Hesaplama Adımları
Mimari planlar, kesitler, kullanım alanları, depolama bilgileri ve mevcut su kaynağı incelenir.
Her bölüm, gerçek kullanım ve yangın yüküne göre sınıflandırılarak hesap bölgeleri oluşturulur.
Islak, kuru veya ön tepkili sistem ile uygun sprinkler tipi ve K faktörü belirlenir.
Koruma alanı, başlık mesafeleri, duvarlar ve su dağılımını etkileyen engeller kontrol edilir.
Boru iç çapları, uzunluklar, kotlar, vana ve bağlantı kayıpları hesap modeline girilir.
En elverişsiz bölgedeki kritik başlıklar, standardın öngördüğü alan biçimine göre belirlenir.
Her başlığın debisi ve boru parçalarının basınç kayıpları uzak noktadan su kaynağına doğru çözülür.
Toplam talep, çalışma süresi, pompa eğrisi ve mevcut su kaynağıyla karşılaştırılır.
Farklı risk bölgeleri, kuru sistemler veya yüksek kotlar için ilave hesaplar hazırlanır.
Yetersiz görülen boru çapları, başlıklar veya su kaynağı revize edilerek nihai hesap raporu hazırlanır.
Sprinkler Debisi ve Su Deposu Örnek Hesabı
Aşağıdaki örnek, yönetmelik kılavuzunda yer alan Orta Tehlike-2 ıslak sistem ön hesap yaklaşımını açıklamak amacıyla hazırlanmıştır. Gerçek projede düğüm bazlı hidrolik hesap, boru kayıpları ve diğer sistem talepleri ayrıca hesaplanır.
Tasarım Alanı Debisi
- Tehlike sınıfı: Orta Tehlike-2
- Tasarım yoğunluğu: 5 mm/dak
- Islak sistem tasarım alanı: 144 m²
720 L/dak değeri sprinkler tasarım alanının teorik ön debisidir. Gerçek hidrolik modelde başlık basınçlarına bağlı debi farklılıkları nedeniyle toplam talep bu değerin üzerinde oluşabilir.
Yangın Suyu Hacmi
Orta tehlike için 60 dakika çalışma süresi esas alındığında, yalnızca sprinkler ön debisinin teorik hacmi:
Bu değer nihai depo hacmi değildir. Yangın dolabı, hidrant veya başka sulu sistemlerin eş zamanlı talepleri; hidrolik hesap sonucu, kullanılabilir su seviyesi ve proje şartları ayrıca eklenmelidir.
Örnek değerler doğrudan başka bir projeye uygulanamaz. Depolama alanları, yüksek raflı depolar, özel sprinkler başlıkları ve farklı sistem tipleri için uygulanacak tasarım kriterleri değişir.
Sprinkler Hesabında Sık Yapılan Hatalar
Alanı olduğundan düşük sınıfta değerlendirmek, tasarım yoğunluğunu ve su talebini yetersiz bırakabilir.
Yalnızca “depo” ifadesi üzerinden hesap yapmak; ürün, ambalaj, raf ve istif yüksekliğini gözden kaçırır.
Hidrolik kayıp gerçek iç çapa bağlıdır. Boru standardı ve et kalınlığı modelde doğru tanımlanmalıdır.
Çek valf, alarm vana grubu, dirsek ve teeler toplam basınç ihtiyacını önemli ölçüde artırabilir.
Yüksek katlara su taşınırken statik basınç ihtiyacı artar; yalnızca yatay boru kayıpları yeterli değildir.
Pompa eğrisi, kapalı vana ve yüksek debi bölgeleri dahil olmak üzere çalışma aralığı boyunca incelenmelidir.
Daha yakın fakat daha yüksek tehlikeli bir alan, uzak alandan daha büyük debi talep edebilir.
Raf, makine, mağaza veya boru değişiklikleri eski hesap senaryosunu geçersiz hale getirebilir.
Sprinkler Hidrolik Hesap Raporunda Neler Bulunmalıdır?
İyi hazırlanmış bir hesap raporu yalnızca yazılım çıktısından oluşmaz. Hesabın hangi kabullerle yapıldığı, kullanılan standardın sürümü ve sistemin hangi tasarım senaryosunu karşıladığı açıkça gösterilmelidir.
Hesap raporu ile uygulama projesindeki boru çapları, başlıklar, vana grupları ve pompa bilgileri birbiriyle tutarlı olmalıdır. Sahada farklı malzeme kullanılması halinde hesap yeniden kontrol edilmelidir.
Sprinkler Hidrolik Hesaplama Hakkında Sık Sorulan Sorular
Sprinkler hidrolik hesaplama neden yapılır?
En elverişsiz tasarım alanındaki sprinkler başlıklarının gerekli debi ve basınca ulaşıp ulaşmadığını doğrulamak; boru çaplarını, pompa talebini ve su kaynağı kapasitesini belirlemek için yapılır.
Sprinkler sayısı yalnızca toplam metrekareye göre hesaplanabilir mi?
Hayır. Toplam alan bir ön fikir verebilir; ancak gerçek başlık sayısı tehlike sınıfı, başlık koruma alanı, duvarlar, tavan geometrisi, engeller, raflar ve uygulanacak standart dikkate alınarak belirlenir.
Sprinkler debisi nasıl hesaplanır?
Tek bir başlığın debisi Q = K√P bağıntısıyla hesaplanır. Tasarım alanının ön debisi ise tasarım yoğunluğu ile alanın çarpımıyla bulunabilir. Nihai sistem talebi düğüm bazlı hidrolik hesap sonucudur.
K faktörü nedir?
K faktörü, sprinkler başlığının belirli bir basınç altında ne kadar su boşaltacağını gösteren katsayıdır. Projede kullanılan birim sistemi, başlığın onayı ve tasarım amacıyla uyumlu olmalıdır.
Sprinkler boru çapı nasıl belirlenir?
Boru çapı; taşınacak debi, boru uzunluğu, iç çap, kot farkı, bağlantı kayıpları ve kabul edilen basınç kriterleri üzerinden hidrolik hesapla belirlenir. Yalnızca bağlı başlık sayısına göre seçilmemelidir.
Yangın su deposu hacmi nasıl hesaplanır?
Hidrolik hesapla bulunan sprinkler talebi, varsa yangın dolabı ve hidrant debileri ile gerekli çalışma süresi birlikte değerlendirilir. Düşük, orta ve yüksek tehlike sınıflarında esas alınan süreler farklıdır.
Mevcut bir sprinkler sistemi yeniden hesaplanabilir mi?
Evet. Mevcut boru çapları, sprinkler başlıkları, pompa eğrisi, su deposu, kotlar ve kullanım koşulları sahada doğrulanarak sistemin güncel risklere yeterliliği yeniden değerlendirilebilir.
Hidrolik hesap için hangi belgeler gerekir?
Mimari planlar, kesitler, kullanım ve depolama bilgileri, sprinkler yerleşimi, boru güzergâhları, su kaynağı verileri, pompa eğrileri ve kullanılan ekipmanların teknik dokümanları gerekir.
Doğru Hidrolik Hesap Sistemin Gerçek Performansını Belirler
Sprinkler tesisatında görünen boru çapları ve başlık sayıları, sistemin yeterli olduğuna tek başına kanıt değildir. Yangın anındaki performans; doğru risk sınıfı, uygun tasarım yoğunluğu, kontrollü başlık yerleşimi, basınç kayıpları ve güvenilir su kaynağının birlikte hesaplanmasıyla doğrulanır.
