Sprinkler Yangın Söndürme Sistemi

Sprinkler Yangın Söndürme Sistemi Nedir?

Sprinkler söndürme sistemi; su kaynağına bağlı boru ağı, kontrol ve alarm vanaları, yangın pompaları, test-drenaj elemanları ve ısıya duyarlı sprinkler başlıklarından oluşan otomatik bir yangın güvenliği çözümüdür. Sistem, tasarım kriterlerine göre yangını tamamen söndürmek veya itfaiye müdahalesine kadar kontrol altında tutmak amacıyla projelendirilir.

Sprinkler başlıkları çoğunlukla tavan seviyesine veya özel uygulamalarda raf aralarına ve duvar bölgelerine yerleştirilir. Her başlığın koruyacağı alan; kullanım sınıfı, tavan yüksekliği, engeller, depolama düzeni, yangın yükü ve seçilen sprinkler tipine göre belirlenir. Bu nedenle yalnızca metrekare üzerinden başlık sayısı çıkarmak güvenli ve yeterli bir tasarım yöntemi değildir.

Sistemin etkinliği, tek bir ekipmandan değil bütün bileşenlerin birlikte doğru çalışmasından gelir. Sprinkler başlığının uygun seçilmesi kadar su deposunun yeterliliği, pompa performansı, boru çapları, kritik hidrolik alan, askılama, sismik tedbirler, vana izleme ve alarm bağlantıları da önemlidir.

Sprinkler Yangın Söndürme Sistemi Nasıl Çalışır?

Sprinkler sisteminin çalışma mantığı, yangının ilk evresinde oluşan ısıyı yerel olarak algılamak ve hesaplanan debide suyu doğrudan risk alanına ulaştırmaktır. Sistem tipi değişse de temel süreç aşağıdaki adımlardan oluşur:

1. Yangın ısısı tavan seviyesine yükselir: Alev ve sıcak gaz tabakası, yangına en yakın sprinkler başlığının çevre sıcaklığını artırır.
2. Isıya duyarlı eleman aktive olur: Cam tüplü veya eriyebilir bağlantılı başlık, kendi sıcaklık sınıfına ulaştığında açılır. Yaygın kullanılan değerlerden biri 68°C olsa da doğru sıcaklık sınıfı ortam koşullarına göre seçilir.

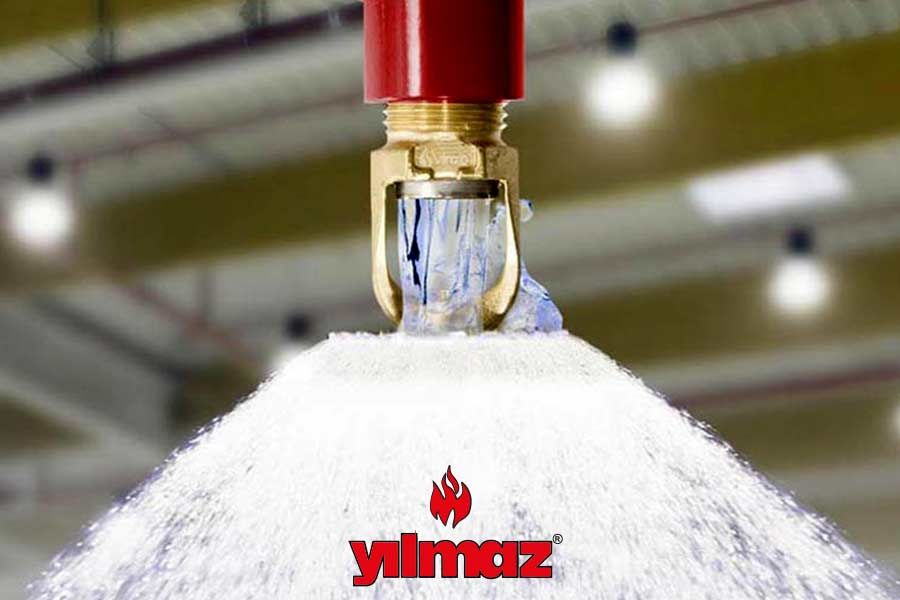

3. Basınçlı su başlığa ulaşır: Açılan başlıkta su, dağıtıcı plakaya çarpar ve tasarımına uygun bir püskürtme deseni oluşturur.
4. Su akışı alarmı tetikler: Akış anahtarı, basınç anahtarı veya alarm vana mekanizması üzerinden yangın alarmı oluşturulabilir.
5. Yangın pompası ihtiyaca göre çalışır: Hattaki basınç değişimi pompa kontrol düzeni tarafından algılanır ve yeterli su debisinin sürdürülmesi sağlanır.
6. Yangın sınırlandırılır: Su; yanan yüzeyleri soğutur, yakın malzemelerin tutuşmasını geciktirir ve yangının çevre alanlara yayılmasını azaltır.

Filmlerde görülenin aksine, standart ıslak borulu bir sistemde bütün sprinkler başlıkları aynı anda açılmaz. Genellikle yalnızca yangının ısı etkisine maruz kalan başlık veya başlıklar devreye girer. Tüm açık nozullardan eş zamanlı boşaltım yapılan uygulama ise algılama sistemiyle kumanda edilen baskın (deluge) sistemidir.

Sprinkler Sistemini Oluşturan Ana Ekipmanlar

Güvenilir bir sprinkler yangın söndürme sistemi, yalnızca başlıklardan ibaret değildir. Projenin kapsamına göre aşağıdaki bileşenler birlikte tasarlanır:

Sprinkler Yangın Söndürme Sistemi Çeşitleri

Doğru sistem tipi; ortam sıcaklığı, donma riski, yanlış su boşalmasının doğuracağı sonuçlar, yangının yayılma hızı ve tesisin operasyonel koşulları birlikte değerlendirilerek seçilir. Başlıca sprinkler sistemi çeşitleri şunlardır:

Sprinkler sistemlerinin temel işlevlerini daha ayrıntılı görmek için sprinkler söndürme sistemlerinin temel özellikleri rehberimizi okuyabilirsiniz.

Sprinkler Başlığı Çeşitleri ve Seçim Kriterleri

Başlık yönü veya estetik görünüm tek başına yeterli seçim kriteri değildir. K faktörü, tepki süresi, sıcaklık sınıfı, su dağılım karakteristiği, montaj pozisyonu, tavan yapısı ve kullanım alanının risk seviyesi birlikte değerlendirilmelidir.

Sprinkler Sistemi Tasarımı ve Hidrolik Hesap

Sprinkler projesinde amaç, en olumsuz hidrolik bölgede bulunan başlıklara gerekli debi ve basıncı ulaştırmaktır. Bunun için yapıdaki kullanım alanları sınıflandırılır, risk bölgeleri ayrılır ve sistem tasarım kriterleri belirlenir. Türkiye’de otomatik yağmurlama sistemi tasarımında yürürlükteki mevzuat ile projenin tabi olduğu TS EN 12845, ilgili ürün standartları ve sözleşmeye göre talep edilen uluslararası standartlar birlikte değerlendirilir.

Hidrolik hesapta hangi veriler kullanılır?

• Tehlike sınıfı: Yapının kullanım amacı, üretim faaliyeti, yanıcı yükü ve depolama özellikleri belirlenir.
• Tasarım yoğunluğu: Korunan alana birim zamanda verilmesi gereken su miktarı proje standardına göre seçilir.
• Operasyon alanı: Eş zamanlı çalışacağı kabul edilen kritik sprinkler alanı hesap modeline dâhil edilir.
• K faktörü: Sprinkler başlığının debi-basınç ilişkisini tanımlayan değer başlık tipine göre kullanılır.
• Boru sürtünme kayıpları: Boru uzunluğu, çapı, kot farkı, bağlantı elemanları ve akış güzergâhı dikkate alınır.
• Su kaynağı: Depo hacmi, pompa debisi, pompa basıncı ve besleme sürekliliği hesapla doğrulanır.
• Eş zamanlı sistemler: Yangın dolapları veya hidrant sistemiyle ortak su kaynağı varsa toplam ihtiyaç değerlendirilir.

Hidrolik hesap tamamlandıktan sonra boru çapları, pompa çalışma noktası, su deposu ihtiyacı ve kritik hat basınçları raporlanır. Boru çaplarını yalnızca “bir boruya kaç sprinkler bağlanır?” tablosuyla seçmek, karmaşık ve yüksek riskli projelerde güvenilir sonuç vermez. Hesabın temel adımları için sprinkler temel hesaplama adımları ve esasları içeriğimizi inceleyebilirsiniz.

Sprinkler Sistemi Nerelerde Zorunludur?

Binaların Yangından Korunması Hakkında Yönetmelik kapsamında otomatik yağmurlama sistemi gerekliliği; bina yüksekliği, kullanım amacı, toplam alan, yatak veya oda sayısı, otopark büyüklüğü ve tesiste bulunan yanıcı maddeler gibi kriterlere göre değerlendirilir.

Yönetmelik kılavuzunda yer alan başlıca örnekler aşağıdaki gibidir:

• Yapı yüksekliği 30,50 metreden fazla olan konut dışındaki binalar,
• Yapı yüksekliği 51,50 metreyi geçen konutlar,
• Toplam alanı 600 m²’den büyük kapalı otoparklar ve 10’dan fazla aracın taşındığı araç asansörleriyle korunan kapalı otoparklar,
• Birden fazla katlı yapılarda yataklı oda sayısı 100’ü veya yatak sayısı 200’ü geçen otel, yurt, pansiyon ve misafirhaneler ile yapı yüksekliği 21,50 metreden fazla olan bütün yataklı tesisler,
• Toplam alanı 2.000 m²’nin üzerinde olan katlı mağaza, alışveriş, ticaret ve eğlence yerleri,
• Toplam alanı 1.000 m²’den fazla olan, kolay alevlenici ve parlayıcı maddelerin üretildiği veya bulundurulduğu yapılar.

AVM projelerine özgü mağaza, restoran, depo, teknik hacim ve ortak alan risklerini AVM’lerde sprinkler yangın söndürme sistemleri sayfamızda ayrıntılı olarak ele aldık. Ruhsat ve resmî inceleme sürecine hazırlık için itfaiye onaylı yangın raporu rehberine de göz atabilirsiniz.

Sprinkler Söndürme Sistemleri Nerelerde Kullanılır?

Sprinkler sistemi geniş bir kullanım alanına sahip olsa da her tesisin risk profili farklıdır. İstanbul ve Türkiye genelinde hizmet sunduğumuz başlıca yapı türleri şunlardır:

Su ile reaksiyona giren maddelerin bulunduğu mahallerde, enerjili kritik elektrik ekipmanlarında, bazı yanıcı sıvı risklerinde veya su hasarının kabul edilemeyeceği özel hacimlerde standart sulu sprinkler çözümü uygun olmayabilir. Bu alanlarda gazlı, köpüklü, su sisi veya farklı otomatik söndürme çözümleri risk analiziyle değerlendirilmelidir. Sistem seçimine ilişkin karşılaştırmalı bilgi için yangın söndürme sistemi seçerken nelere dikkat edilmeli içeriğimizi okuyabilirsiniz.

Sprinkler Yangın Söndürme Sisteminin Avantajları

Keşiften Devreye Almaya Sprinkler Sistemi Uygulaması

Sprinkler tesisatı, sahada boru döşemekle başlayan bir iş değildir. Güvenli ve denetlenebilir bir uygulama için mühendislik, malzeme, montaj ve test süreçleri aynı proje disiplini içinde yürütülmelidir.

1. 01
   Keşif ve Veri Toplama

   Mimari ve mekanik projeler, yapı yüksekliği, kullanım amacı, tavan yapısı, depo düzeni, mevcut su kaynağı ve özel riskler incelenir.

2. 02
   Risk Sınıflandırması

   Her mahalin yangın yükü ve kullanım özelliği değerlendirilerek tasarım standardı ve tehlike sınıfı belirlenir.

3. 03
   Yerleşim ve Hidrolik Hesap

   Sprinkler başlıkları, boru güzergâhı, bölgesel vana grupları, kritik alan, debi ve basınç ihtiyacı hesaplanır.

4. 04
   Malzeme Seçimi

   Proje şartnamesine göre başlık, vana, boru, pompa, askı ve izleme elemanları teknik uygunluk belgeleriyle seçilir.

5. 05
   Montaj ve Koordinasyon

   Tesisat; elektrik, mekanik, havalandırma ve mimari imalatlarla çakışmayacak şekilde uygulanır. Askılama ve gerekli sismik tedbirler tamamlanır.

6. 06
   Test ve Devreye Alma

   Hat temizliği, sızdırmazlık, vana fonksiyonu, akış alarmı, pompa çalışma senaryosu ve sistem izleme noktaları test edilerek kayıt altına alınır.

7. 07
   Teslim ve Bakım Planı

   As-built proje, test kayıtları, ekipman dokümanları ve bakım talimatları işletmeye teslim edilir.

Yangın güvenliğinin yalnızca sprinkler tesisatıyla sınırlı olmadığını; algılama, tahliye, duman kontrolü, yangın dolabı ve diğer sistemlerle bütüncül değerlendirilmesi gerektiğini unutmayın. Risk analizi ve resmî süreç desteği için yangın güvenlik danışmanlığı içeriğimizi inceleyebilirsiniz.

Sprinkler Yangın Söndürme Sistemi Fiyatları

Sprinkler sistemi fiyatı, yalnızca bina metrekaresine veya tek bir sprinkler başlığının satış bedeline bakılarak hesaplanamaz. Aynı büyüklükteki iki yapının kullanım amacı, tavan yüksekliği, depo düzeni, yangın tehlike sınıfı ve su kaynağı farklı olduğunda toplam maliyet de önemli ölçüde değişir.

Sprinkler sistemi fiyatını etkileyen başlıca faktörler

• Korunacak net alan: Kat sayısı, bölmeler ve sprinkler uygulanacak mahaller toplam metrajı etkiler.
• Tehlike sınıfı: Tasarım yoğunluğu, çalışma alanı ve başlık özellikleri risk seviyesine göre değişir.
• Tavan ve depolama yüksekliği: Yüksek tavanlar ve raflı depolar özel başlık veya raf içi sprinkler gerektirebilir.
• Sistem tipi: Islak, kuru, ön tepkili, baskın veya köpüklü sistemlerin vana ve otomasyon maliyetleri farklıdır.
• Boru metrajı ve çapları: Güzergâh, kat yüksekliği, bağlantı yöntemi ve hidrolik hesap malzeme miktarını belirler.
• Pompa ve su deposu: Mevcut altyapının yeterli olmaması hâlinde yeni yangın pompa grubu ve su deposu gerekir.
• Belgelendirme şartları: TSE, CE, UL listeli, FM onaylı veya proje şartnamesinde talep edilen ürünler bütçeyi etkiler.
• Montaj koşulları: Çalışan tesiste etaplı uygulama, gece çalışması, iskele, platform ve üretim duruşu gibi şartlar işçilik planını değiştirir.
• Test ve otomasyon: Alarm paneli entegrasyonu, izleme modülleri, saha testleri ve devreye alma kapsamı teklife dâhil edilir.

Ön keşif sırasında mevcut tesisat, pompa odası, su deposu, ana kolonlar ve koruma kapsamı incelenir. Ardından yaklaşık metraj yerine teknik çözümü açıkça belirten proje bazlı teklif hazırlanır. Böylece tekliflerin yalnızca toplam fiyat üzerinden değil; kullanılan sistem tipi, malzeme standardı, iş kapsamı ve test hizmetleri üzerinden karşılaştırılması mümkün olur.

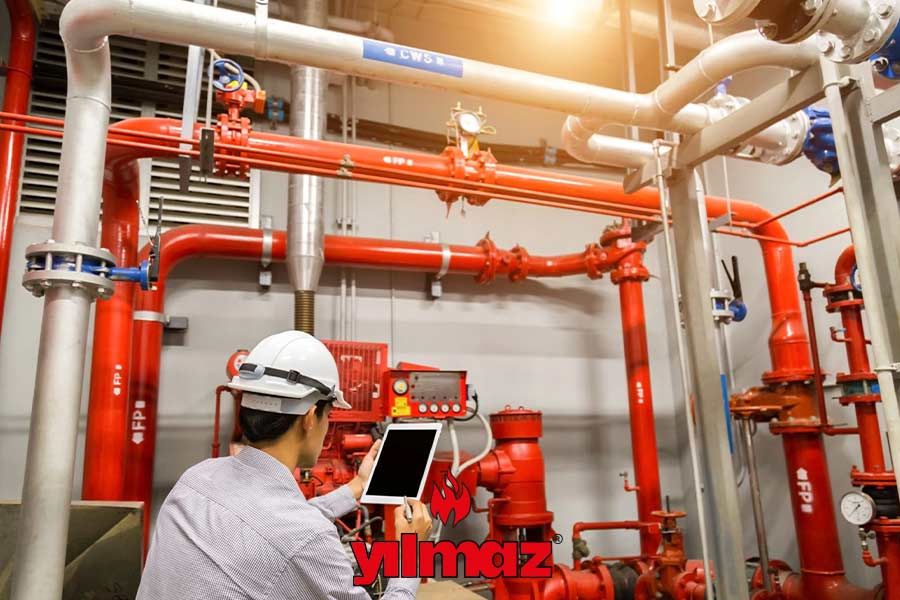

Sprinkler Sistemi Bakımı ve Periyodik Kontrol

Sprinkler sistemleri uzun süre devreye girmeden bekleyebilir. Bu nedenle sistemin kullanılmamış olması, çalışmaya hazır olduğu anlamına gelmez. Kapalı kalan vanalar, düşük hava veya su basıncı, pompa arızaları, korozyon, askı gevşemesi, boya ile kapatılmış başlıklar ya da raf düzenindeki değişiklikler koruma performansını olumsuz etkileyebilir.

Kontrollerde hangi noktalar incelenir?

• Vana konumları: Kontrol vanalarının doğru konumda, mühürlü veya izlenebilir durumda olması kontrol edilir.
• Basınç değerleri: Islak ve kuru sistem manometreleri ile pompa hattı basınçları kayıt altına alınır.
• Alarm fonksiyonları: Akış anahtarı, basınç anahtarı, mekanik alarm ve panel sinyalleri test edilir.
• Test ve drenaj: Bölgesel test düzenekleri, ana drenaj ve hat boşaltım koşulları incelenir.
• Sprinkler başlıkları: Hasarlı, korozyonlu, boyanmış, kapatılmış veya fiziksel darbeye maruz kalmış başlıklar belirlenir.
• Boru ve askılar: Kaçak, korozyon, eğilme, uygunsuz yük ve askı problemleri kontrol edilir.
• Pompa grubu: Otomatik çalışma, kumanda, yakıt veya enerji beslemesi ve performans değerleri test planına göre doğrulanır.
• Su deposu: Su seviyesi, vana durumu, temizlik, donma ve yabancı madde riski değerlendirilir.

Kontrol sıklığı ve test yöntemi; sistem tipi, tabi olunan standart, üretici talimatları, sigorta şartları ve işletmenin bakım planına göre belirlenmelidir. Her testin tarihi, sonucu, tespit edilen uygunsuzluk ve yapılan düzeltme kayıt altına alınmalıdır. Sabit ve tek tip bir bakım takvimi varsaymak yerine projeye özel kontrol planı oluşturulması daha güvenlidir.

İstanbul Sprinkler Sistemi Projelendirme ve Montaj Hizmeti

İstanbul’daki fabrika, AVM, otel, hastane, depo, iş merkezi ve endüstriyel tesislerde mevcut binaların yangın altyapısı çoğu zaman tadilatlar, kullanım değişiklikleri ve yeni makine yerleşimleri nedeniyle yeniden değerlendirme gerektirir. Yılmaz Yangın, Avrupa ve Anadolu Yakası’ndaki projelerde yerinde keşif yaparak mevcut sistem ile güncel ihtiyaç arasındaki farkları belirler.

Hizmet kapsamımız; yeni sistem kurulumu, mevcut sprinkler tesisatının genişletilmesi, depo veya raf düzeni değişikliğine göre revizyon, bölgesel vana eklenmesi, pompa ve depo kapasite kontrolü, arızalı ekipman değişimi, test ve devreye alma çalışmalarını kapsayabilir. Projenin niteliğine göre İstanbul dışındaki tesislere de Türkiye genelinde hizmet verilir.
